逆流蒸發式冷凝器的介紹
作者：hengke來源：河北安來環�？萍加邢薰�時間：
2021-12-06 12:47 訪問量：
次
描述：逆流蒸發式冷凝器為制冷系統的機件，屬于換熱器的一種，能把氣體或蒸氣轉變成液體，將管子中的熱量，以很快的方式，傳到管子附近的空氣中。冷凝器工作過程是個放熱的過程，所以冷凝器溫度都是較高的。
逆流蒸發式冷凝器的介紹
1.
逆流蒸發式冷凝器普遍應用于沒有循環水系統的企業中。由于蒸發式冷凝器靠噴淋的水分蒸發來冷凝制冷劑，所以蒸發冷并不省水，其冷凝制冷劑所需求的蒸發的水分跟水冷殼管式冷凝器+冷卻塔是差不多的。
2.冷凝器選型需求的參數：熱負荷，制冷劑。冷凝溫度：夏季空調室外計算干球溫度（Tdb） ;濕球溫度。
3.冷凝器的管路布置相對來說有較高請求；環境溫渡過低會對系統產生較大的影響；蒸發式冷凝器配管設計。
4.冷凝器配管設計與水質管理如上圖可知，殼管式冷凝器的制冷劑從殼程流過，簡直不思索壓降；但是冷凝器由于在盤管內來回拐彎，會有一定水平的壓降。
5.冷凝器配管設計與水質管理左圖為錯誤的配管，右圖為正確的配管。
6.冷凝器有多組盤管，下方出液口必需設置存液彎。冷凝器配管設計與水質管理普通來說，冷凝器的頂部會設置放空閥，每組盤管進出口會設置檢修閥門。
7.冷凝器配管設計與水質管理左圖為錯誤的配管，會形成冷凝器出液障礙。
逆流蒸發式冷凝器的鍍鋅處理

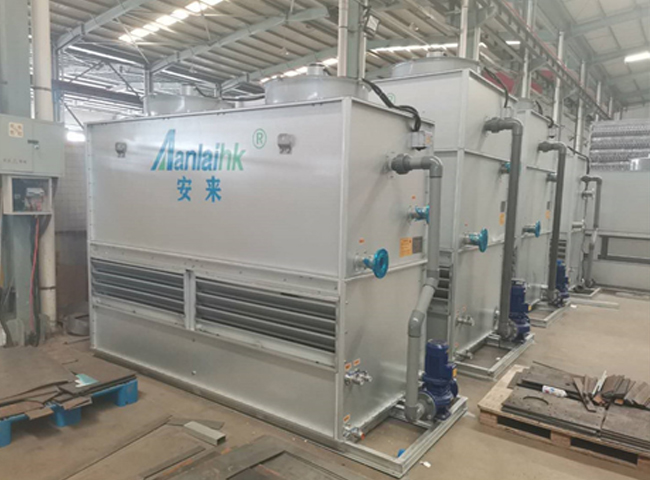

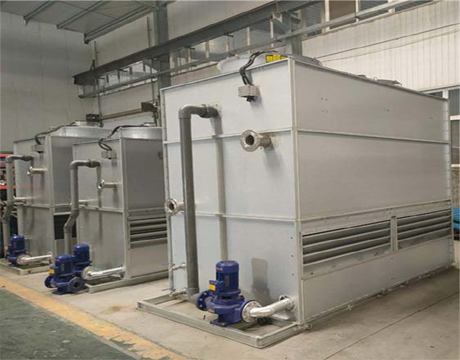

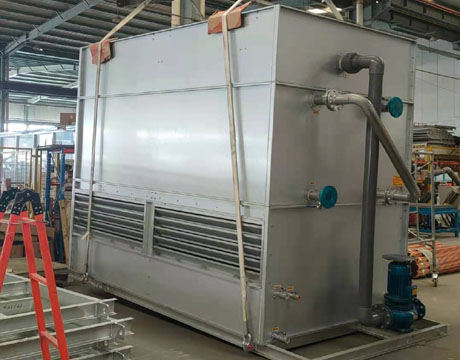

1.逆流蒸發式冷凝器的外殼大部分都是呈現的是像薄鋼板制成的四方形箱體這樣的材質形狀結構,除此之外的話，冷凝器的箱體內的上方部位還會設有其他的一些裝置，這些裝置大都是像擋水板、電機、風扇、噴淋裝置等這樣的裝置種類,冷凝器在它的中部還會安裝另外的冷卻盤管和PVC熱交換層,在它的下部同時還會設有一些與水有關的裝置，比如說循環水泵以及補水裝置還有集水槽。
2.冷凝器的箱體和它的冷卻盤管必須要嚴格進行鍍鋅處理，這樣可以有效的起到防止水腐蝕鋼材的這樣一個作用。而且，蒸發式冷凝器會根據風機安裝位置的不同，從而可具體的劃分為吸風式蒸發式冷凝器和鼓風式蒸發式冷凝器兩種形式的冷凝器。
3. 吸風式的蒸發式冷凝器會把風機安裝在箱體的頂部位置,當風機開始進行運轉的時候,箱體內的熱空氣便會從頂部排出去,新鮮空氣也會另外從箱體下側的吸風口處被吸入進來。這種冷凝器的優點是可以把箱體內的負壓能保持在一定的范圍內,這樣一來還可以把水的蒸發溫度有效的降低,如此也是更有利于換熱啦。
4.逆流蒸發式冷凝器的基礎條件是主要靠著蒸發冷凝和顯熱交換來進行的，冷凝器頂部存在的布水系統在運作的時候會不斷向下噴灑冷卻水，這樣會在換熱管的表面形成一層水膜，換熱管和管內存在的熱流體之間會發生顯熱交換反應并且通過這種反應會將熱量傳遞到管外冷卻水上，并且與此同時換熱管外的冷卻水只要可以和空氣混合，那么冷卻水會向空氣放出蒸發潛熱這也是蒸發式冷凝器的主要換熱方式，通過這種方式而冷卻，從而可以讓流體的冷凝溫度更加的接近空氣中的濕球溫度，這種的冷卻方式其實也是蒸發式冷凝器效率較高的方式。
